VBMC serisi Metal Clad Hücre
VBMC Hava Yalıtımlı, Metal Bölmeli, Arabalı Modüler Metal Clad Hücreler, yüksek performanslı ve tip testli yapılarıyla orta gerilim dağıtım sistemlerine yeni bir boyut kazandırıyor. Siemens Sion serisi kesiciler ile şebekelerde servis sürekliliği, personel ve teçhizat güvenliği sağlarken nem ve toza karşı yüksek koruma sunar. Metal Clad hücrelerimiz, Siemens ve Voltberg iş birliğiyle uzun süreli yüksek performans garantisi sunmaktadır.
Voltberg VBMC serisi metal clad hücreler; ana dağıtım uygulamaları için azami güvenlik, güvenilirlik ve işletme sürekliliği sağlayacak şekilde tasarlanmış, yüksek performanslı hava izoleli orta gerilim hücreleridir. Hücre içindeki AG, bara, kesici ve kablo bölmeleri birbirinden topraklı metal duvarlarla ayrılır; kesici çekmeceli yapıdadır.
Metal clad ve metal enclosed hücreler arasındaki fark için Metal Clad ve Metal Enclosed Farkı yazımıza göz atabilirsiniz. [mevcut blog yazısının gerçek linki]

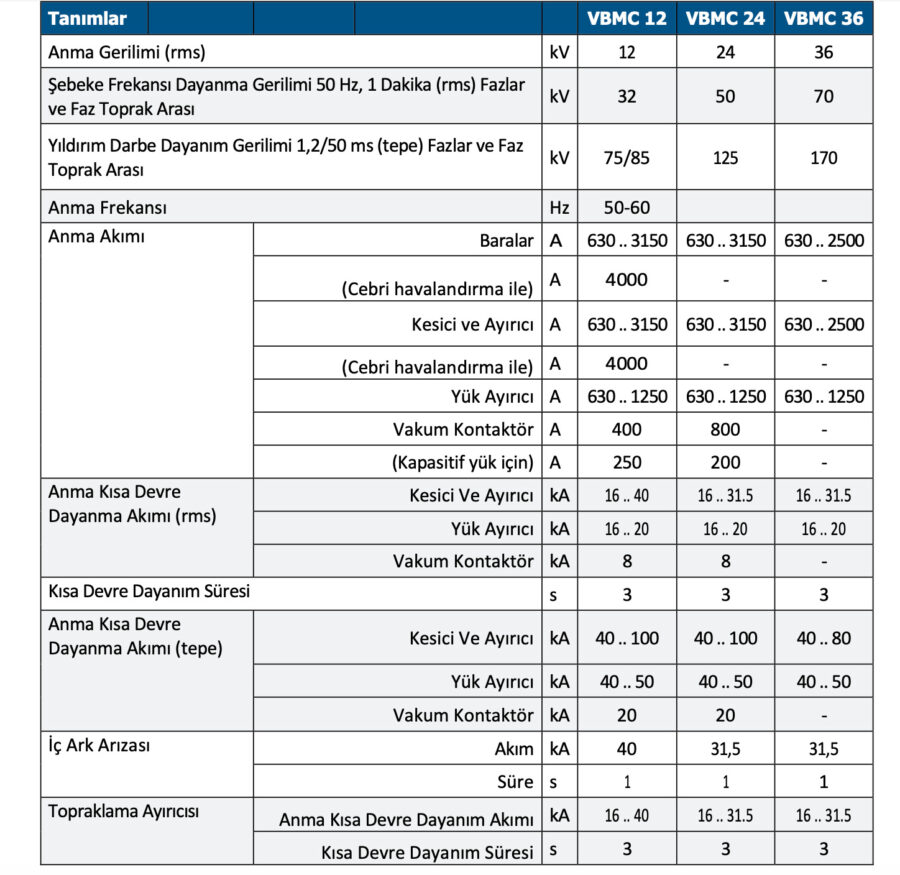

| Parametre | Değer |
|---|---|
| Anma gerilimi | 12 / 24 / 36 kV |
| Anma akımı | 3150 A'ya kadar |
| Kısa devre kesme kapasitesi | 31,5 kA'e kadar |
| İzolasyon | Hava |
| Yapı | Metal bölmeli, çekmeceli kesici |
| Kumanda gerilimi | 24 / 48 / 110 VDC |
| Standart | IEC 62271-200 |
VBMC hücrelerinde projenin ihtiyacına ve müşteri tercihine göre üç farklı vakum kesici kullanılabilir: Siemens SION, ABB VD4 veya kendi markamız Voltberg VCB.
| Parametre | Değer |
|---|---|
| Anma gerilimi (Ur) | 12 / 24 / 36 kV |
| Anma akımı (Ir) | 630 – 2500 A |
| Kısa devre kesme akımı (Isc) | 16 – 31,5 kA |
| Kısa süreli dayanım akımı (Ik) | 16 – 31,5 kA (3 s) |
| Tepe dayanım akımı (Ip) | 40 – 80 kA |
| İşlem sırası | O – 0,3 s – CO – 3 dk – CO |
| Mekanik dayanım | M2 sınıfı (IEC 62271-100) |
| Elektriksel dayanım | E2 sınıfı (IEC 62271-100) |
| Standart | IEC 62271-100 |
Seçenekler: Motorlu işletme mekanizması (24 / 110 VDC), kapama ve açma bobinleri, yardımcı kontaklar, mekanik ve elektriksel aksesuarlar, talebe göre özel konfigürasyonlar. Voltberg VCB; sabit ve çekmeceli tesis için uygundur ve Voltberg ile üçüncü taraf hücrelere entegre edilebilir.
Giriş ve çıkış fiderleri, transformatör koruma, bara kuplajı; sanayi ve dağıtım şebekeleri, madencilik, çimento, metal, petrol ve gaz tesisleri, veri merkezleri, hastaneler, havalimanları, raylı sistemler ve yenilenebilir enerji projeleri.
Voltberg köşkleri ve OG hücreleri tip testlidir, TEDAŞ onaylıdır ve Türkiye'deki tüm elektrik dağıtım şirketlerinde onaylıdır. Tip testleri bağımsız ve uluslararası akredite laboratuvarlarda (LVT Test Laboratuvarları – Türkiye, KEMA Labs – Hollanda, ICMET Craiova – Romanya) gerçekleştirilmiştir. Test raporları ve sertifikalar ihale ve proje dosyaları için talep üzerine paylaşılır.
Metal clad hücre; bara, kesici, kablo ve AG bölmelerinin birbirinden topraklı metal duvarlarla ayrıldığı, kesicinin çekmeceli olduğu orta gerilim hücresidir. Bir bölmede çalışırken diğer bölmelerin güvenliği korunur.
Siemens SION, ABB VD4 veya Voltberg VCB vakum kesiciler kullanılabilir.
VBMC serisi 3150 A anma akımına ve 31,5 kA kısa devre kesme kapasitesine kadar üretilir.
Evet. Voltberg OG hücreleri TEDAŞ onaylıdır ve Türkiye'deki tüm elektrik dağıtım şirketlerinde onaylıdır.
Projenize uygun konfigürasyon ve fiyat teklifi için tek hat şemanızı veya ekipman listenizi gönderin; mühendislik ekibimiz size özel çözümü hazırlasın. Teklif alın →
